今回の改造に際し新たな工具を購入しました。それは、ワイヤーストリッパ　宝山P-963です。　以前から使っていたジュンフロン0.26mm線がなぜか半田付けの部分から切れることがあり、もしかしたら使っている被覆剥ぎの道具、ストリッパが合っていないのではと思い、前の物（Goot YS-2）の倍ぐらいの値段でしたが、思い切って購入しました。

　0.26mm線は規格名がAWG30というものですが、これには単線とより線があって、使っているより線の方は少し大きめの穴で剥く必要があるようです。

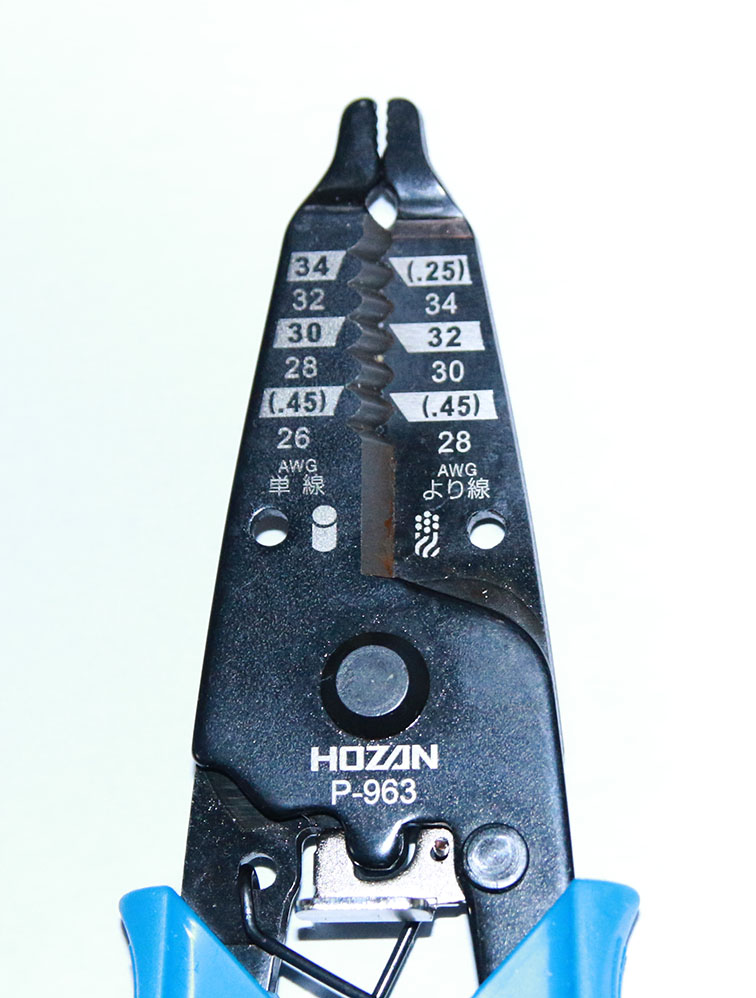

　今回のは単線とより線とで剥く穴が別になっており、同じAWG30でもより線側で剥くと、半田付け部分で切れることは全くなく、とても快適に配線ができました。買って正解でした。YS-2はやはり芯線を傷つけていたのですね。Goot YS-2もAWG30対応となっていましたが、その横の穴の径の刻印が0.2mmとなっていて気にはなっていました。

　ウェブの方でジュンフロン0.26mm線が切れやすいという記述をしましたが、間違いでした。訂正します。

★★★　メインサイトへのリンク　「X68000改造室」★★★

先にX68000の画像が限定モードではありながら、無事SVGA画像内に取り込めたことを報告しましたが、腑に落ちないことがあります。

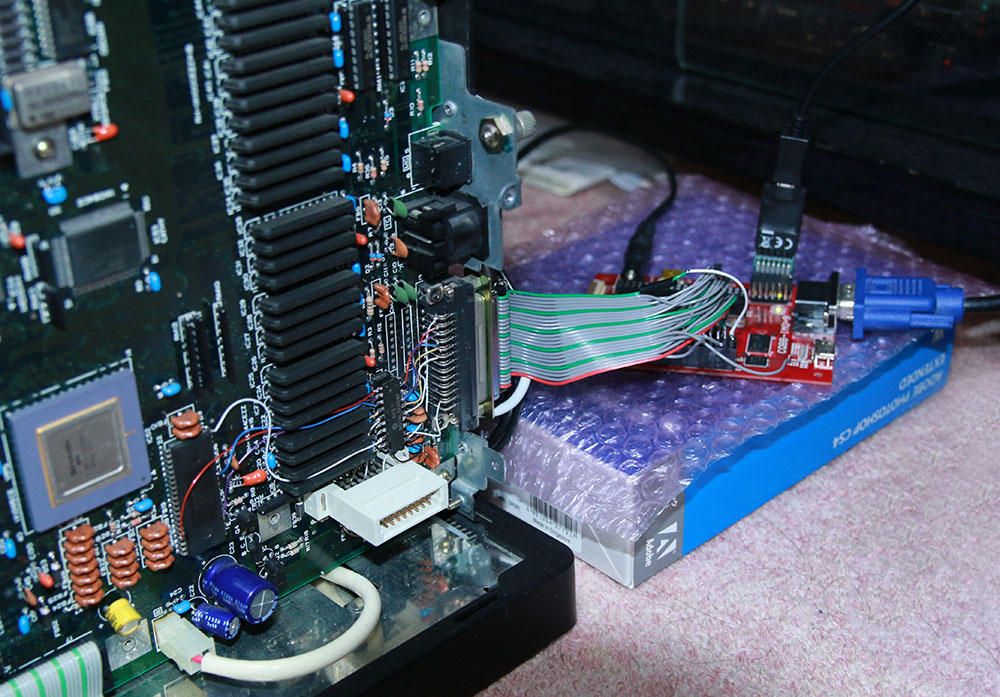

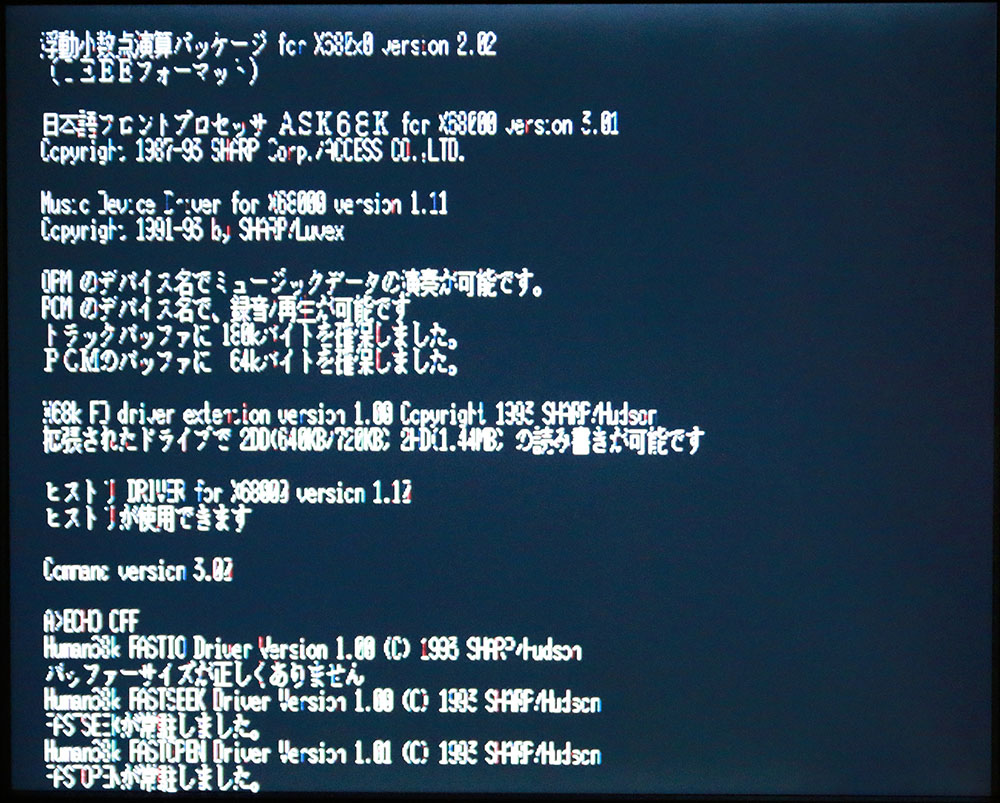

　実は、X68000の信号取り出し、FPGA基板への接続後、まずはその信号を直接アナログVGA端子に流す実験をしていましたが、色の乱れや文字パターンの一部が欠ける症状が発生していました。以下がその画像です。



　取り出し信号がふらついているせいかもしれないと思い、RGB信号をドットクロックやその倍の信号でラッチさせたり、ラッチのタイミングをずらしたりしてもいっこうに改善の効果がみられず、なかばあきらめて、SVGA画像への取り込みをしてみたところ、なんときれいに取り込めているではありませんか。謎です。

★★★　メインサイトへのリンク　「X68000改造室」★★★

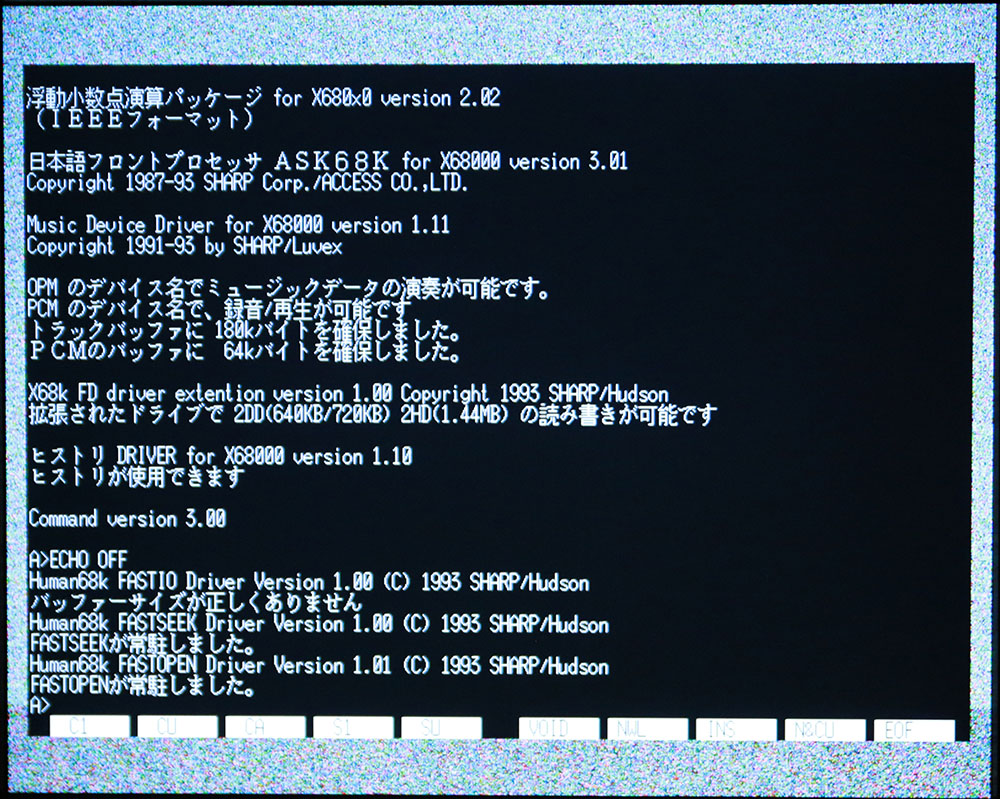

以前、使っていたEXPERTのメイン基板に手を加え（具体的にはビデオ用ADコンバータのICのピンからRGB出力各１本ずつとドットクロックを取り出し、水平、垂直同期信号と共に、バッファICを通してイメージ端子へ出力）、イメージ端子を経由してDDR2メモリ付きFPGA基板を接続し、X68000の768X512モード画像をSVGA画面（800X600）に取り込んでみました。次は画像表示の例です。ここまでに、試行錯誤で多くの時間を費やしました。ちなみに外枠の柄はDDR2の初期データです。本番ではクリアする予定です。

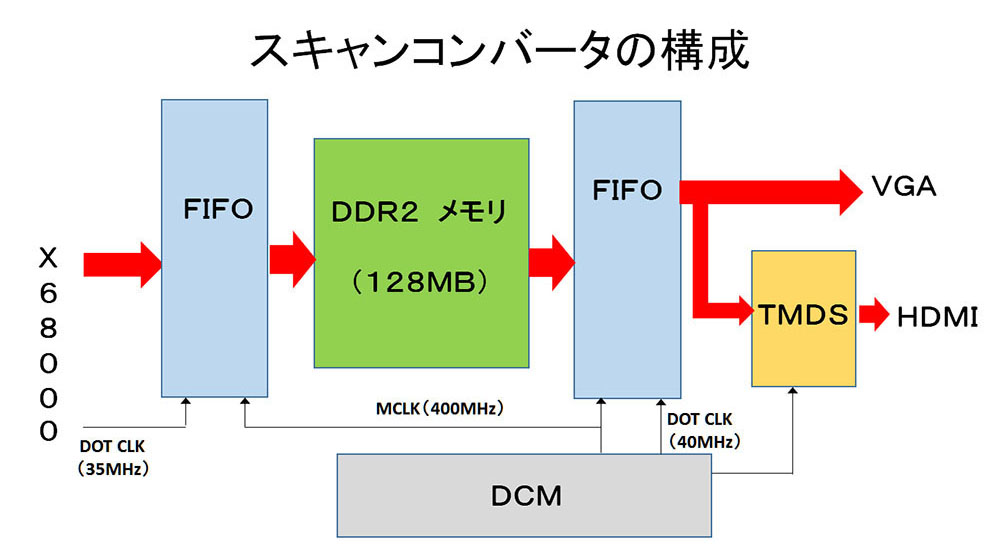

以下は大まかな原理図です。  X68000の画像はFIFOを通してDDR2メモリに読み込まれ、並行してSVGAのタイミングでこれまたFIFOを通して読み出され、アナログVGA端子やHDMI端子を通して液晶ディスプレイに送られます。回路はFPGAで生成しました。この基板は最終的にはX68000本体に組み込む予定です。

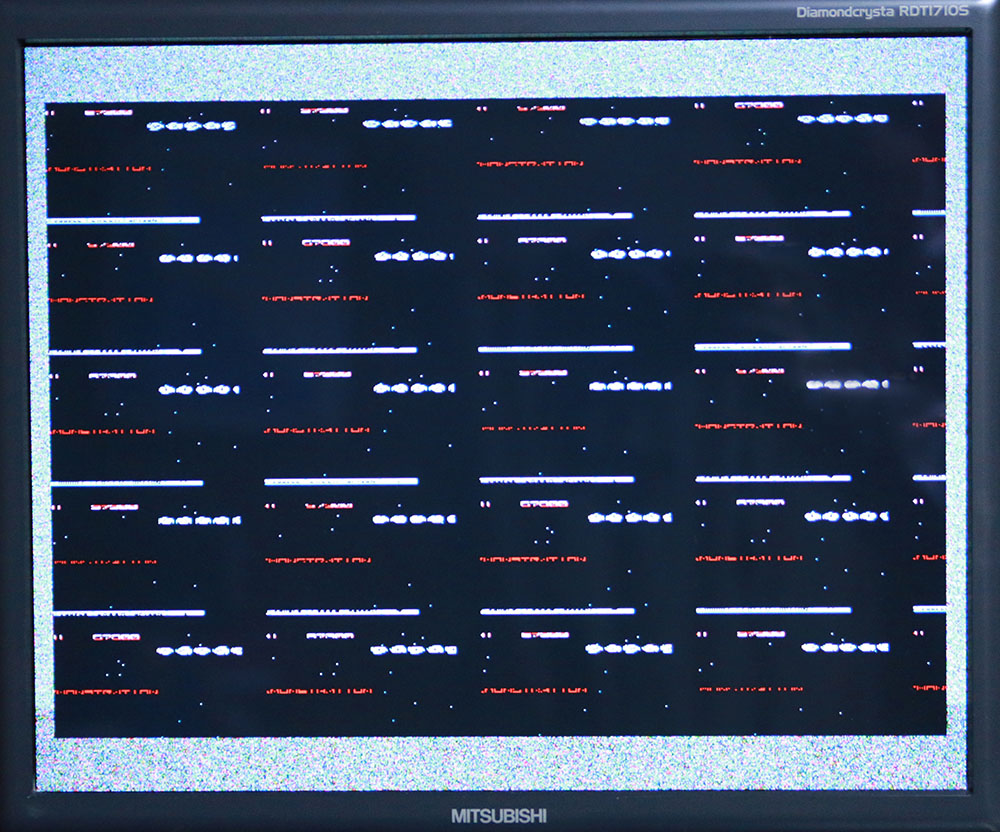

次はグラディウスの取り込み画面です。グラディウスの画像の解像度は低いのでこんなんになっちゃいました。低解像度への自動対応機能も組み込む予定です。さて、次はフルカラーへ挑戦です。EXPERT基板で予備実験が成功したので、XVIのメイン基板を本格的に改造します。
