解像度表示出来、しかし・・・

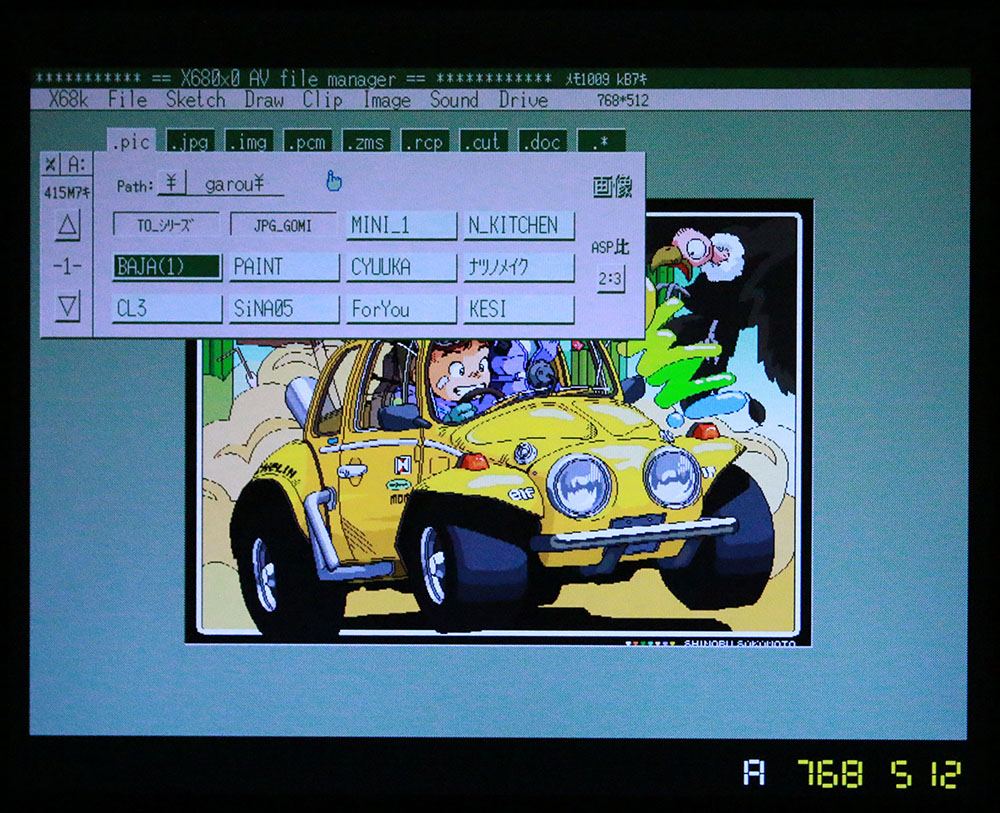

スキャンコンバータ・プラスの第一ステップ、X68000の解像度表示ができました。約２５年前に自作したファイラー（当時のMacのFinderを意識して作りました）の画像の右下余白部分に横768、縦512の解像度数値を表示しています。ちなみに、「A」は解像度モード設定ダイヤルの「０」に相当、オートモードを意味します。

追加回路はメインの表示回路からピクセルクロックと同期信号をもらい、独自の７セグメント表示をX68000の画像に重ね合わせる形で動作しています。

ただ、これの追加により、画面がやや不安定になってきました。時たま、画面が縦に揺れるのです。この揺れはX68000の画像部分のみで、解像度表示は固定していますので、垂直同期信号のふらつきではなさそうです。

新たなる暗雲・・・。
