スキャンコンバータの実装！

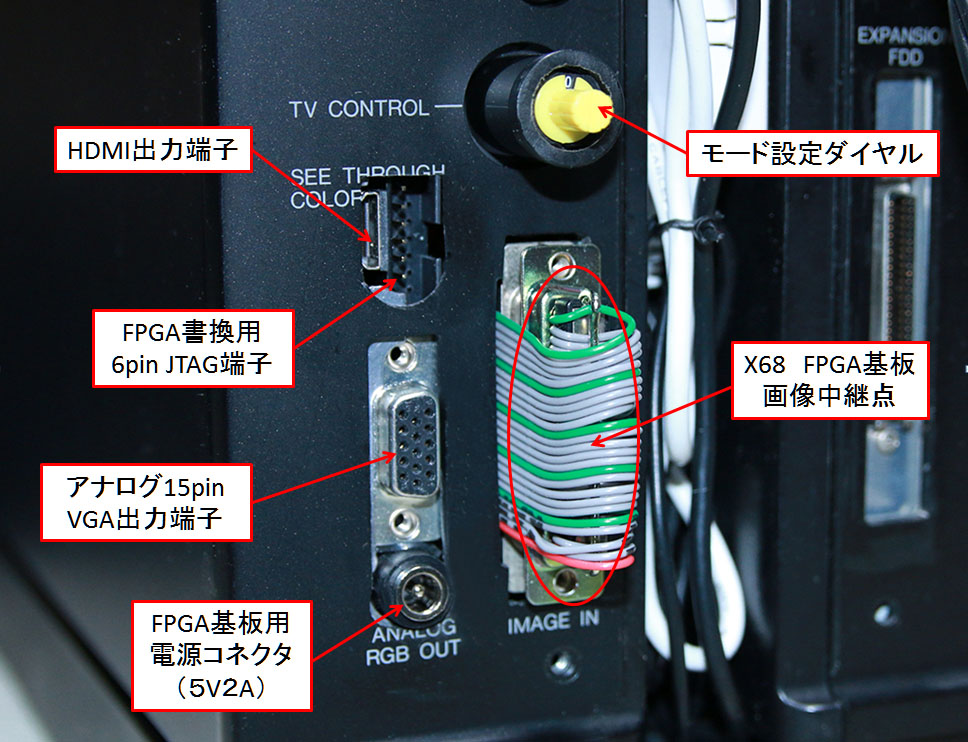

スキャンコンバーター用FPGA基板と関連端子群、なんとかX68000筐体に取り付け、端子穴を広げるなどのケース加工もしました。
以下がその写真。

イメージ端子のフラットケーブルはできれば作り直してもう少しすっきりとしたいと思います。

FPGA基板用電源コネクタにはACアダプタ（５V2A)を接続します。ACアダプタも筐体内に入れてしまおうかとも思いましたが、今後も調整のためX68000とは別に電源の入り切りしたいので、しばらくはこの構成でいきたいと思います。筐体内でAC100Vラインを走らせたくないし・・・。
